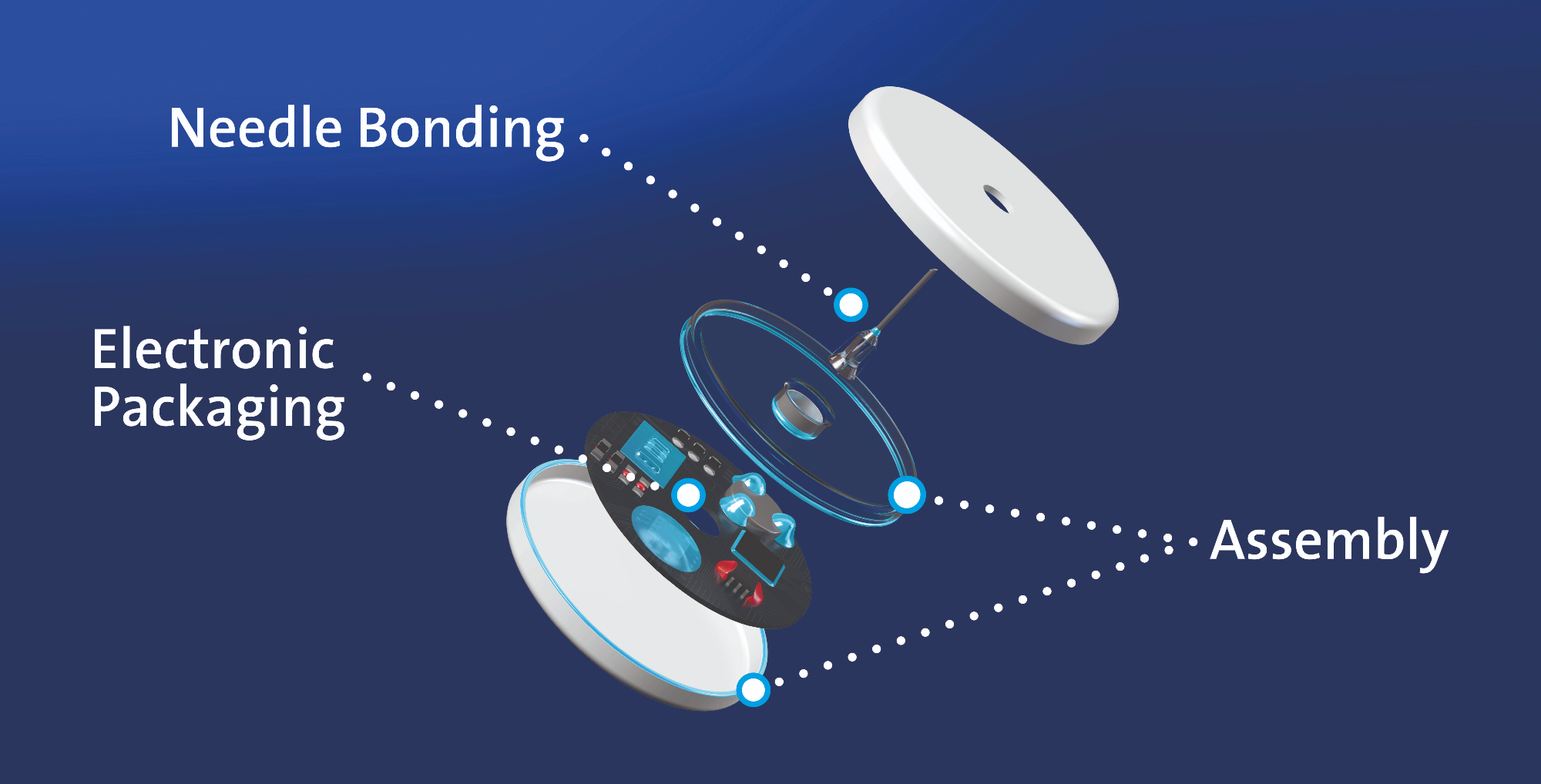

Les dispositifs portables de surveillance des patients sont portés directement sur le corps et sont de plus en plus utilisés. Ces appareils comprennent des capteurs de diabète pour surveiller la glycémie (GCM), ainsi que des moniteurs sans fil qui transmettent des informations sur les patients aux prestataires de soins de santé.
Ils doivent être fiables et durables, tout en étant sans danger pour le contact direct avec la peau. Panacol a développé à cet effet une large gamme d’adhésifs spéciaux qui répondent aux exigences strictes imposées par les fabricants de dispositifs médicaux. Afin de pouvoir fournir une solution de collage complète, Panacol s’est associé au fabricant d’équipements de mesure Scheugenpflug et au fabricant d’équipements UV Dr. Hönle. Un concept de système a été identifié et testé avec succès, permettant un dosage précis pour la distribution de faibles volumes d’adhésifs UV avec durcissement UV LED intégré.
Les adhésifs pour dispositifs médicaux de Panacol présentent une excellente adhérence sur les substrats de qualité médicale couramment utilisés, notamment le polycarbonate, les polyimides, les polyamides, l’acier inoxydable et la céramique. La biocompatibilité de ces adhésifs est testée conformément aux protocoles ISO 10993-4/-5/-10/-23 et/ou USP Classe VI.
Ce groupe d’adhésifs comprend des acrylates UV et des époxy UV durcissables par LED qui offrent les temps de cycle de durcissement les plus courts pour une production en grand volume. Ils sont idéaux pour l’assemblage aiguille/moyeu, la fixation de composants et pour sceller les boîtiers. Plusieurs plages de viscosité sont disponibles pour offrir la meilleure adéquation à la configuration des composants et au processus d’assemblage. Des versions fluorescentes sont disponibles pour améliorer le contrôle qualité en s’appuyant sur des systèmes de vision en ligne.
Sont également inclus dans ce groupe les adhésifs électroconducteurs et les époxy thermodurcissables conventionnels. Ils offrent des solutions de connectivité et de fixation pour l’assemblage de circuits imprimés et de composants électriques. Plusieurs sélections d’époxy sont disponibles avec une pureté ionique élevée, essentielle pour minimiser le risque de corrosion sur le PCB. Les adhésifs conducteurs d’argent de Panacol peuvent souvent remplacer les joints de soudure ou être appliqués sur des appareils portables pliables ou flexibles.
Une distribution d’adhésif précise et cohérente est obligatoire lors de l’assemblage de dispositifs médicaux. Pour les petits volumes de distribution, le meilleur choix est la micro-tête de distribution DosPL DPL2001 de haute précision de Scheugenpflug, qui fait partie du groupe Atlas Copco. Cela permet une application très précise des adhésifs, même pour les plus petits volumes jusqu’à la plage du µl. Cela permet de régler de manière fiable les bouchons des globes à 0,003 ml, d’obtenir des précisions de distribution inférieures à 0,5 % et de tracer les lignes les plus fines sur le boîtier en plastique avec un démarrage et un arrêt précis.
La tête de distribution fonctionne sur le principe de la distribution volumétrique. Un système de contrôle détecte de manière fiable les fluctuations de viscosité et garantit une précision élevée et constante du contour de collage.
Le durcissement ou le durcissement des adhésifs UV acrylate et époxy de Panacol peut être obtenu en quelques secondes grâce à leurs compositions à formule unique. Les systèmes de polymérisation LED du leader industriel Dr. Hönle permettent une optimisation maximale du processus de polymérisation. Cela garantit le temps de cycle de durcissement le plus court et le rendement le plus élevé. Dans le concept de système testé, le LED Spot 40 IC de Hönle, avec une longueur d’onde de 405 nm, a été utilisé. La conception compacte de cette tête LED lui a permis d’être intégrée à la tête de distribution DosPL DPL2001 dans la cellule robotique multifonction DispensingCell DC803 de Scheugenpflug.
Cette cellule de travail permet aux composants de rester dans la même position pour les processus de distribution et de durcissement UV. La manipulation des pièces est minimisée, ainsi que les risques de mouvement des composants, de contamination et de migration d’adhésif. Ce concept de système intégré garantit que le processus de collage est réalisé selon les normes de qualité les plus élevées et avec la plus grande efficacité. Qu’il s’agisse d’une production par lots ou en flux continu, les systèmes de collage intégrés de Panacol, Scheugenpflug et Hönle répondent aux exigences de production exigeantes des appareils portables médicaux.
Visitez notre stand Panacol (hall 8B / stand A09) au Compamed du 13 au 16 novembre 2023 à Düsseldorf en Allemagne ! Vous pouvez également y découvrir notre solution unique pour la production de wearables, y compris la distribution et le durcissement d’adhésifs en coopération avec Scheugenpflug et le Dr Hönle.
Ou regardez notre vidéo : www.youtube.com/watch?v=UYU94RtPyis
